PCB單面闆和雙面闆駁圖技巧

       PCB闆，就是常說的印制闆。在我校，把印制闆翻成電原理圖，作為一項基本功的教學訓練，并取名叫駁圖。在修理過程中，正确識别PCB是關鍵的一步。對于電子技術人員來說，要掌握的基本功較多，正确識别電原理圖和印制闆，是其中重要的一環。

    現在的PCB闆由于技術的成熟，可以做成單面闆、雙面闆、多層闆等。對于我們來說，多層闆的識别很難。因此，這裏的駁圖，主要指識别單面闆和雙面闆。

    為此應首先了解元件的布局、元件的功能和單元電路功能的劃分等。從大局出發進行分析、把握，做一些準備工作。

    1。認清單元電路功能。就識别PCB印制闆而言，認清單元電路能完成什麽功能，對駁圖來說是非常關鍵的。在電原理的學習中，符合一定功能的單元，可以用方框來表示。因此在駁圖中是按反向分析識别方框。比如要識别該印制闆是彩電主闆?是電磁竈控制闆?是節能日光燈控制闆?還是電瓶車充電器控制闆?等等。再比如局部地說要識别是單管放大電路，還是橋式整流電路，是集成功放電路，還是自激振蕩電路等等。

    2。認清PCB闆上芯片或元件的型号。識出芯片的型号後，可以對照該芯片的典型應用電路圖進行參考駁圖。比如功放塊TDA2616;彩電解碼塊LA76810;場掃描集成塊LA7841;開關穩壓電源控制塊;單片機芯片89C2051等等。如果讀出來的芯片型号平時沒有見過，也可以上網去查，在網上把它的DATASHEET技術文檔中的典型應用原理圖，仔細閱讀一遍，然後對比PCB闆，繪制出該芯片的周邊電路元件标号。可以很快理清該芯片的印制闆電路。

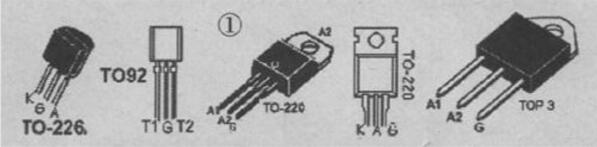

    3.平時多掌握一些元器件的封裝形式。常見的封裝有TO-92、TO-220等，三極管的三個腳分别是E、B、C。小功率塑封裝一般是TO-92，識别口訣是：“上平下圓腳朝己，從左到右E、B、C”(也有個别例外)。TO-220塑封三極管識别口訣是：“豎看字面腳朝下，從左到右B、C、E。”場效應管三個腳分别是D、C、S。T0-220塑封場效應管識别口訣是：“豎看字面腳朝下，從左到右C、D、S。可控矽三隻腳單向為A、G、K，雙向為T1(A1)、G、T2(A2)，引腳與封裝對應情況如圖1所示。

此外還應抓住核心元件，以核心元件的供電和信号輸入輸出作為識别PCB的出發點來進行駁圖。通常核心元件無非是三極管、場效應管、可控矽和集成電路芯片。這些核心元件是有源器件，須供電才能工作。因此合理地找出電源和地線走線是非常重要的。NPN三極管高電位為C極，PNP三極管為E極，場效應管高電位一般為D極。可控矽高電位為A，集成芯片供電腳可查資料。地線一般是位于邊沿、且面積較粗的銅箔，中間位置的地線常與散熱片連接(也有特别，最好用萬用表電阻擋測量判斷)。在分析供電時，應從高電位出發，到地線為止。每一條供電線路中，最高電位處，一般帶有一個大的濾波電容，可作為判斷的依據。至于信号的輸入輸出，應按三極管的共集放大電路、共基放大電路、共射放大電路等來對待。場效應管和可控矽的控制極為G極，也就是通常三極管的的B極。場效應管和可控矽的G極是小信号輸入的位置，三極管的C極，場效管的D極作為信号的輸出位置。可控矽沒有信号的輸出極。集成電路芯片的輸入、輸出可參考它的技術文檔進行判别。

識别PCB印制闆時，應抓住先走靜态線路，然後再分析動态線路的原則。備上萬用表，檢查線路的連接情況。一般來說;電阻、二極管、電感等應屬靜态線路中的元件，電容為動态線路中的元件。駁圖時應先避開電容等動态線路元件，而先把核心元件的靜态偏置電路元件進行理清，這樣識别PCB電路的思路較為清楚，原理圖繪制也合乎邏輯。

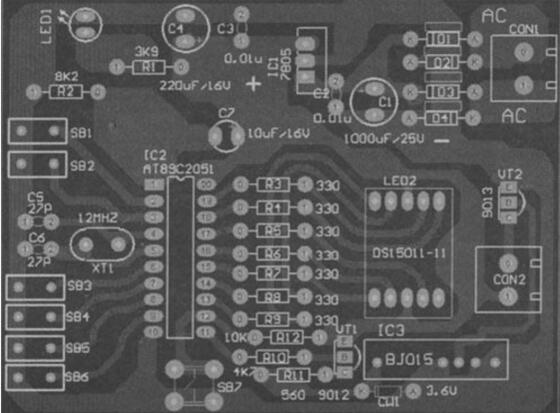

    平時應勤學苦練，由易入難，善于總結，駁圖其實很容易。圖2為一印制闆圖。

    首先分析一下本塊印制闆。它是單片闆，電源部分位于闆右上方，從集成電路7805可以看出，D1-D4四個二闆管構成橋式整流電路，7805三端穩壓輸出供給後級電路工作。核心電路是主控芯片AT89C2051單片機，S1—S6構成鍵盤輸入電路，LED2為一數碼管構成顯示電路，IC3構成報警電路。

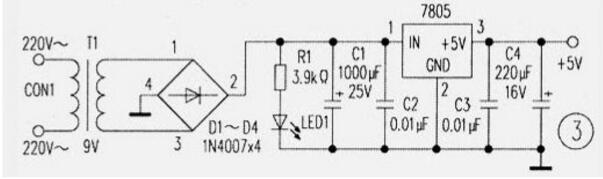

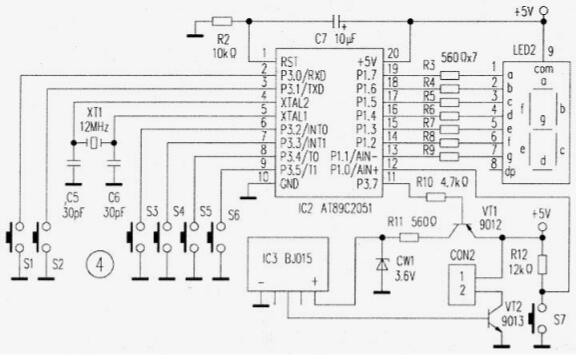

弄清大局後，再逐一進行繪制，繪制的電路如圖3、圖4所示。
