芯片設計問題須知及設計策略

      長期可靠性的問題，比如電子遷移(EM)失效機制，曆來屬于晶圓廠的處理範疇。但随着納米設計中可靠性實現的愈加困難，對設計人員而言，不能再把問題扔給制造甩手不管了。設計領域也必須做出努力以獲得更具有魯棒性的版圖。

    電流密度過高導緻金屬原子逐漸置換，這時就會産生電子遷移問題。當很長時間內在同一個方向有過多電流流過時，在互連線上會開始形成空洞(Void，原子耗盡時出現)和小丘(hillock，原子積聚時産生)。足夠多的原子被置換後，會産生斷路或短路。當小丘觸及鄰近的互連線時，短路出現，從而引起芯片失效。

    減少電子遷移的方法之一是提取互連的寄生阻抗，并把它輸入到一個仿真工具中，計算流經每根金屬線的電流。利用互連每一部分的寬度信息，就有可能計算電流密度并由低到高進行分類。然後生成一個彩色圖覆蓋在版圖上，由此标注出電流密度最高的各個區域。

    首先處理電流密度最高的區域，可以加寬互連金屬線，增加通孔，降低電流密度。

    一旦對版圖做了修改，設計人員可以再進行一次寄生阻抗提取，重新仿真結果。通過這種方法，應該可以看到造成電子遷移的電流密度有所下降。

    應該：
    1.執行EM分析，确認存在EM問題的金屬線。在最終版圖上執行寄生阻抗提取，再把寄生阻抗值，以及該部分的寬度和位置等信息輸入到一個仿真工具中。仿真生成一個電流密度圖，覆蓋在最初的版圖上。
    2.執行寄生阻抗提取時，考慮到金屬寬度的變化。許多晶圓廠都提供寄生阻抗提取時的這種變化的建模機制。
    3.考慮到提取時的厚度變化。金屬厚度的變化會引起寄生阻抗值的變化，故必須考慮在內。
    4.執行仿真，計算整個芯片版圖的電流密度。對每一層，确定電流密度阈值，以便獲得對應用産品來說可接受的平均失效時間。
    5.加寬電流密度過高的金屬線。
    6.在版圖上進行通孔雙置(VIA doubling)以減少寄生阻抗，從而減小電流密度。
    7.重新執行寄生阻抗提取、仿真和可視化，以觀察版圖修正是否已降低了最嚴重區域的電流密度。如果版圖修正已把電流密度降至一個可接受的程度，設計就算完成了。

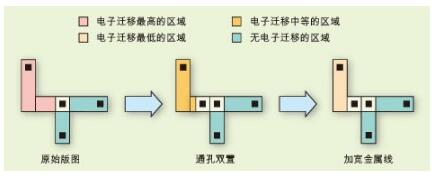

加寬金屬線和增加過孔以降低電流密度

不應該：
    1.遺漏EM分析的執行。若未經檢測，會引起性能下降，以後可能導緻芯片失效。
    2.把金屬填充任務扔給晶圓廠做。金屬填充很重要，能夠提高設計的平面性，而且，如果正确完成的話，還可以把厚度變化降至最小。
    3.執行無厚度和寬度變化的寄生阻抗提取。這會讓提取産生錯誤，導緻電流密度計算的錯誤。
    4.在增加金屬填料之前就通過厚度計算執行寄生提取。正确的步驟是首先插入金屬填料，再改變寬度和厚度來執行提取。
    5.不采用通孔雙置。由于應力遷移(Stress migration)可能導緻通孔中沉積的金屬更少，這會增大不良通孔中的阻抗，使電流密度更高。
    6.使用平坦仿真引擎(flat simulation engine)。利用分層架構将大幅度改善仿真時間，減少內存使用。
    7.計算電流密度時忽略晶體管效應。由于流經一個網格的電流量取決于寄生參數及相關元件，故在執行EM分析時進行晶體管級的仿真是很重要的。
