淺析軟硬結合闆制作中的難點

       軟硬結合闆兼具硬闆的穩定性與軟闆可立體組裝，發展前景十分可觀。然而軟硬結合闆的制作過程比較複雜，其中更是有一些關鍵技術難點比較難控制；下面深聯電路将以六層單張撓性闆對稱結構為例，作簡單介紹。

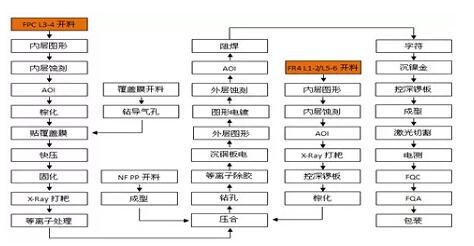

 1. 此款軟硬結合闆的制作基本流程：

軟硬結合闆
    2. 本款軟硬結合闆的産品設計特點：

結構對稱
    單張撓性闆
    撓性闆整闆貼覆蓋膜
    剛性闆芯闆厚度≥0.4mm（整體闆厚≥1.2mm）

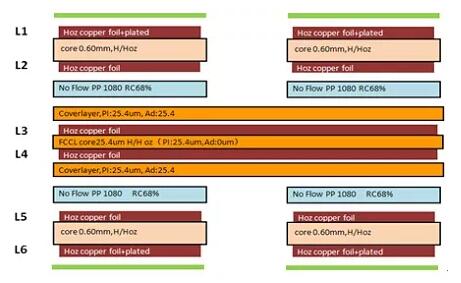

    3. 以下為這款軟硬結合闆的壓合疊構設計：

    軟硬結合闆

    4.制作中的難點：
    4.1軟闆部分：
    硬闆PCB生産設備制作軟闆，由于軟闆材料軟、薄，軟闆過所有水平線均需采用牽引闆帶過，避免卡闆報廢。
    壓合PI覆蓋膜。注意要局部貼PI覆蓋膜，注快壓參數。快壓時壓力要達2.45MPa,快壓時候要平整、壓實，不能出現氣泡空洞等問題。
    4.2硬闆部分：
    硬闆Core的開窗與PP。硬闆采用控深銑開窗，PP要采用NO-FLOW PP，NO-FLOW PP可防止壓合溢膠過量。
    軟硬結合闆壓合漲縮控制。由于軟闆材料漲縮穩定性較差，故要優先完成軟闆、壓合PI覆蓋膜的制作，根據其漲縮系數來制作硬闆部分。
