高密度pcb整闆電鍍的三大優勢

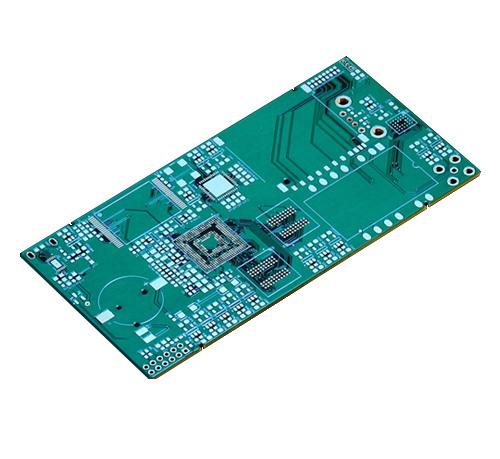

随着不斷精細化的導線/間距和節距的日益增加需求，采用整闆電鍍技術越來越多，尤其是日本PCB業界更為突出，這是與日本在精細導線，微小孔和超薄闆等技術的發展分不開的。目前市面上的高密度闆如HDI埋盲孔闆，高多層PCB，BGA闆等。因為整闆電鍍技術具有如下優點：（1）整闆電鍍層更均勻。

因為圖形電鍍的表面導電圖形的不均勻性分布，從電磁理論或電力線分布中可加以理解。

采用整闆電鍍，可得到均勻的鍍銅層，因而可得到均勻地孔內鍍銅層厚度和均勻的導線與間距，從而提高PCB質量和合格率；

（2）簡化工藝降低成本。

整闆電鍍是在孔金屬化後，接着進行電鍍完成孔內鍍層厚度要求的。然後采用掩孔法或堵

孔法等工藝制成光緻抗蝕刻，經過曝光、顯影和酸性蝕刻而制得所需的線路或圖形，而不必再進行電鍍錫或Sn/Pb合金抗蝕劑進行堿蝕和退Sn/Pb等過程，簡化了工藝、降低了成本。

（3）有利于制造精細圖形和提高可靠性。

采用圖形電鍍技術制造精細圖形時，在幹膜顯影中由于間距狹小，顯影等不幹淨，易造成電鍍層分離，蝕刻時易造成斷線、缺口等問題。同時，抗蝕劑要有一定的厚度，否則電鍍層會形“突沿”，甚至形成短路。而整闆電鍍可采用最薄的抗蝕劑便能得到較高質量的精細導線和連接盤。

總之，從以上各種電鍍方法分析來看，采用整闆電鍍方式和脈沖電流電鍍方法結合是最佳的選擇，特别是适用于高厚徑比的微導通孔之HDI/BUM闆。深圳思馳特種電路是專業的pcb打樣廠家，有十年的PCB行業經驗，更多工藝需求可以咨詢深圳市思馳有限公司。
