AVR單片機的熔絲與解鎖
AVR單片機的熔絲位配置是AVR單片機初學者很容易出錯的地方，其實隻要注意一些事項，還是能夠盡量避免單片機被鎖死，即使單片機被鎖死，也可以使用一些方法解鎖，本文講述我在剛開始接觸AVR單片機時熔絲位配置出現的一些問題。

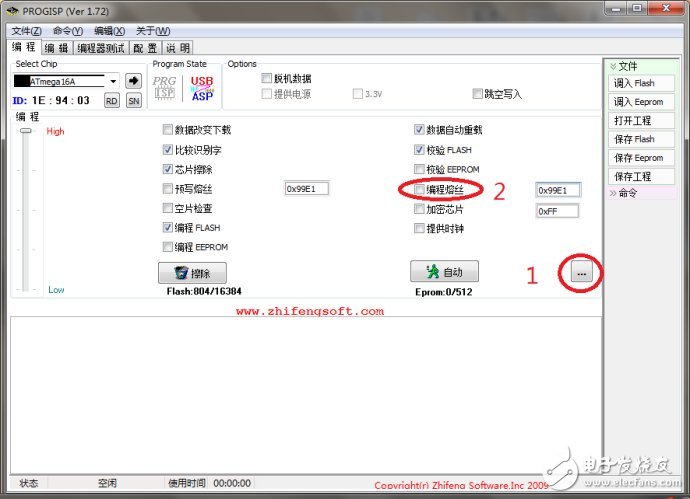

1、AVR單片機的熔絲位是比較獨到的特征，可以控制系統的時鍾，JTAG調試、看門狗、芯片加密等等。圖1是progisp軟件，對于初學者來說，對熔絲位不熟悉，可以先将2處的編程熔絲對勾去掉，這樣在編程的時候，就不會對熔絲位進行編程，單片機出廠的默認設置就可以使用。點擊1處進入熔絲位配置界面。
圖1

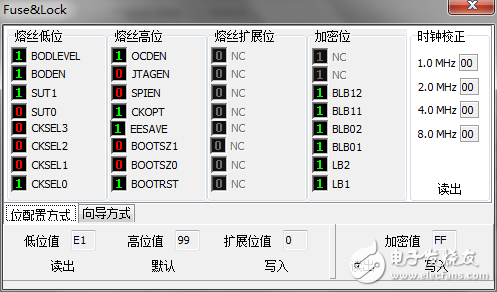

圖2為位配置方式，這裏的每一位都不能随意點擊，尤其是熔絲低位控制時鍾的地方，一般來說，直接對位進行配置并不安全，一定要确定是自己想要的熔絲配置才可以，如果不小心動了其中的熔絲位，可以通過讀出或者默認，恢複熔絲配置，這樣下載程序之後，比較安全。
圖2

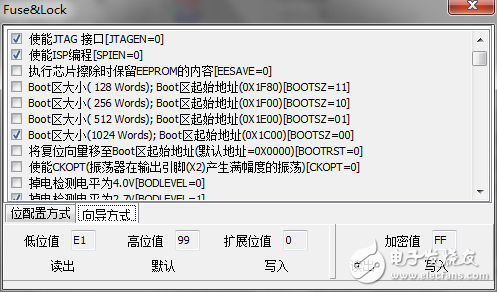

圖3是向導方式，這裏面有文字說明，打對勾就是選擇，比如使能JTAG接口，使能ISP編程等，建議不要動這兩個，如果同時關閉了ISP編程和JTAG接口，将不能下載程序。最值得主要的地方是時鍾的配置，圖4，剛買來的開發闆，一般佩帶了晶振，這個時候不要随便動時鍾的選擇，如果闆子上有外部晶振，而你卻選擇了內部RC振蕩器，這樣會直接鎖死單片機，同理，如果選擇了外部晶振，但外部卻沒有安裝晶振，也會鎖死單片機。因此，配置時鍾時一定确定好，時鍾方式。
圖3
圖4
2、單片機鎖死之後解鎖方法
單片機鎖死之後，一般可以有幾種方法來解鎖，
第一種，如果之前玩過51單片機或者周圍有朋友有51單片機的話，可以使用51單片機來解鎖，給51單片機供電，使其工作，将51單片機的ALE引腳引出，插在AVR單片機晶振的 XTAL1腳，在progisp軟件下點擊自動，這時就會解鎖AVR單片機，之後再配置正确的熔絲位就可以了（這個方法試驗成功）。

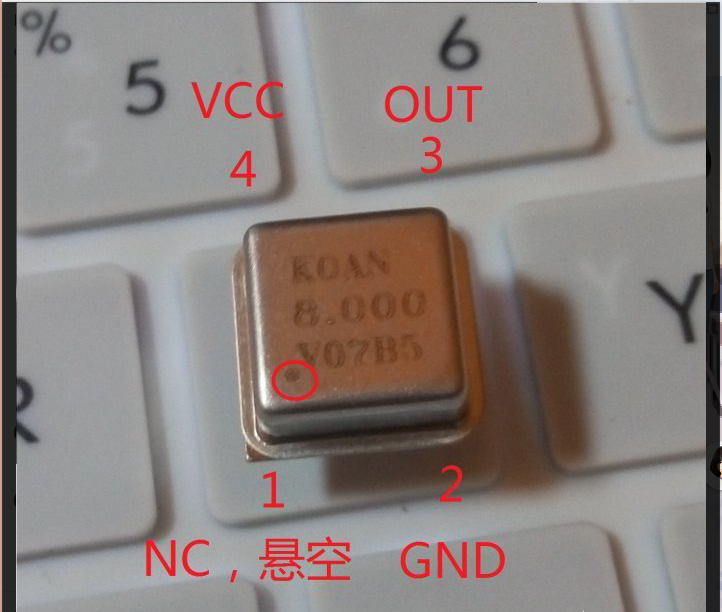

第二種，使用有源晶振，如果手邊有有源晶振的話，這是最方便的解鎖方法了，圖5，小圓點在下，按照圖示接線，将OUT連接到XTAL1，在progisp下編程，可以直接解鎖。（試驗成功）
圖5 有源晶振
第三種，高壓編程器，這裏你需要購買高壓并行編程器，一般初學者不會有這個東西。

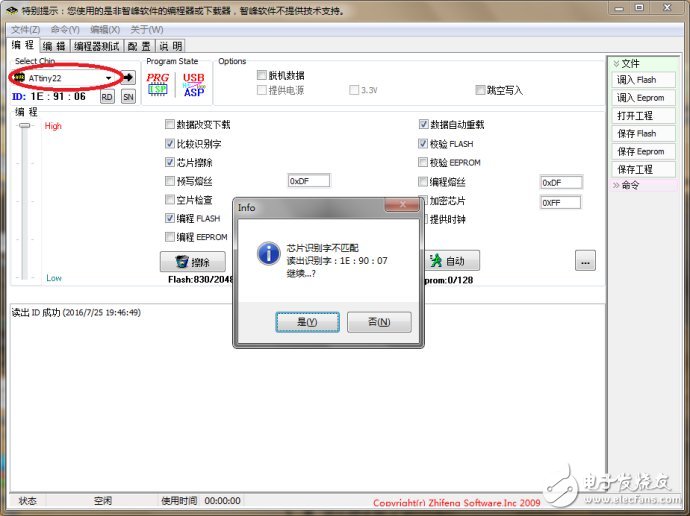

補充：還可以通過示波器産生1M以上方波，通過其他單片機産生方波，但是這些方法還沒有嘗試。另外選擇芯片時一定要正确，否則會出現ID識别錯誤，如果出現這樣的情況，千萬不要選是，要選否，然後檢查芯片的信号和線路連接。
