使用PCB分層和堆疊的正确方法是什麽？

      多層印制闆為了有更好的電磁兼容性設計。使得印制闆在正常工作時能滿足電磁兼容和敏感度标準。正确的堆疊有助于屏蔽和抑制EMI。

 多層印制闆設計基礎
    多層印制闆的電磁兼容分析可以基于克希霍夫定律和法拉第電磁感應定律。

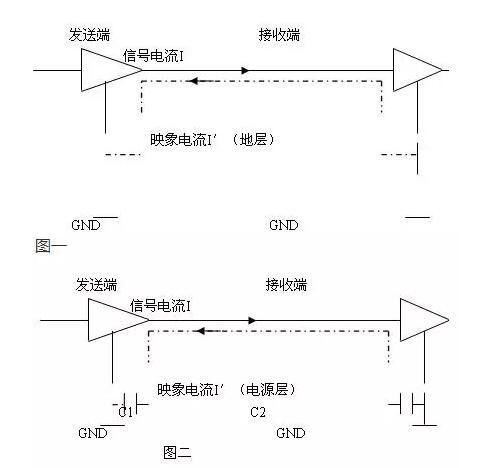

    根據克希霍夫定律，任何時域信号由源到負載的傳輸都必須有一個最低阻抗的路徑。見圖一。圖中I=I′,大小相等，方向相反。圖中I我們稱為信号電流，I′稱為映象電流，而I′所在的層我們稱為映象平面層。如果信号電流下方是電源層(POWER)，此時的映象電流回路是通過電容耦合所達到的。見圖二。

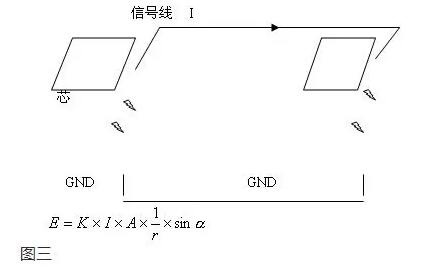

根據法拉第電磁感應定律。你需要了解使用PCB的分層和堆疊的正确方法可以得出當A越大時，E值越大，見圖三

根據以上兩個定律，我們得出在多層印制闆分層及堆疊中應遵循以下基本原則：
    ① 電源平面應盡量靠近接地平面，并應在接地平面之下。
    ② 布線層應安排與映象平面層相鄰。
    ③ 電源與地層阻抗最低。
    ④ 在中間層形成帶狀線，表面形成微帶線。兩者特性不同。
    ⑤ 重要信号線應緊臨地層。

    PCB闆的堆疊與分層
    ① 二層闆
    此闆僅能用于低速設計。EMC比較差。
    ② 四層闆
    由以下幾種疊層順序。下面分别把各種不同的疊層優劣作說明。

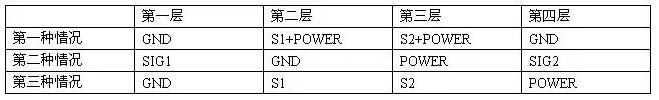

    表一

注：S1信号布線一層，S2信号布線二層;GND地層;POWER電源層

    第一種情況，應當是四層闆中最好的一種情況。因為外層是地層，對EMI有屏蔽作用，同時電源層同地層也可靠得很近，使得電源內阻較小，取得最佳效果。但第一種情況不能用于當本闆密度比較大的情況。因為這樣一來，就不能保證第一層地的完整性，這樣第二層信号會變得更差。另外，此種結構也不能用于全闆功耗比較大的情況。
    表中的第二種情況，是我們平時最常用的一種方式。從闆的結構上，也不适用于高速數字電路設計。因為在這種結構中，不易保持低電源阻抗。以一個闆2毫米為例：要求Z0=50ohm. 以線寬為8mil.銅箔厚為35цm。這樣信号一層與地層中間是0.14mm。而地層與電源層為1.58mm。這樣就大大的增加了電源的內阻。在此種結構中,由于輻射是向空間的，需加屏蔽闆，才能減少EMI。
    表中第三種情況，S1層上信号線質量最好。S2次之。對EMI有屏蔽作用。但電源阻抗較大。此闆能用于全闆功耗大而該闆是幹擾源或者說緊鄰着幹擾源的情況下。
    ③ 六層闆

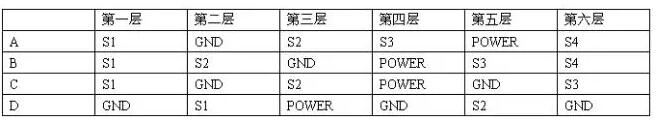

    表二

A種情況，是常見的方式之一，S1是比較好的布線層。S2次之。但電源平面阻抗較差。布線時應注意S2對S3層的影響。
    B種情況，S2層為好的布線層，S3層次之。電源平面阻抗較好。
    C種情況，這種情況是六層闆中最好的情況，S1，S2，S3都是好的布線層。電源平面阻抗較好。美中不足的是布線層同前兩種情況少了一層。
    D種情況，在六層闆中，性能雖優于前三種，但布線層少于前兩種。此種情況多在背闆中使用。
    ④ 八層闆

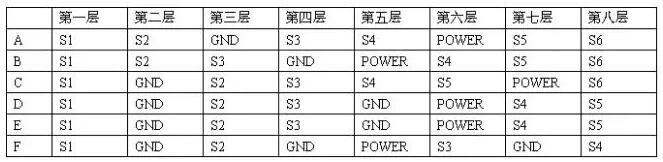

    表三

八層闆，如果要有6個信号層，以A種情況為最好。但此種排列不宜用于高速數字電路設計。如果是5個信号層，以C種情況為最好。在這種情況中，S1，S2，S3都是比較好的布線層。同時電源平面阻抗也比較低。如果是4個信号層，以表三中B種情況為最好。每個信号層都是良好布線層。在這幾種情況中，相鄰信号層應布線。
    ⑤ 十層闆

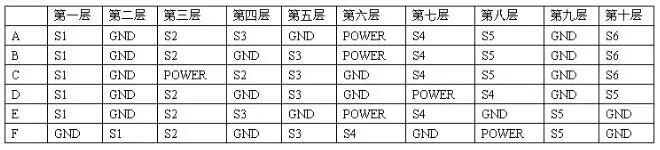

    表四

十層闆如果有6個信号層，有A，B，C三種疊層順序。A種情況為最好，C種次之，B種情況最差。其它沒有列出的情況，比這幾種情況更差。在A種情況中，S1，S6是比較好的布線層。S2，S3，S5次之。這中間要特别指出的是，A同C，A種情況之所以好于C種情況，主要原因是因為在C種情況中，GND層同POWER層的距離是由S5同GND層距離決定的。這樣就不一定能保證GND層同POWER層的電源平面阻抗最小。D種情況應當說是十層闆中綜合性能最好的疊層順序。每個信号層都是優良的布線層。E、F多用于背闆。其中F種情況對EMC的屏蔽作用要好于E。不足之處是在于兩信号層相接，在布線上要注意。

    總之，PCB的分層及疊層是一個比較複雜的事情。有多方面的因素要考慮。但我們應當記住我們要完成的功能，需要那些關鍵因素。這樣才能找到一個符合我們要求的印制闆分層及疊層順。
