PCB疊層設計層的排布原則和常用層疊結構

       在設計多層PCB電路闆之前，設計者需要首先根據電路的規模、電路闆的尺寸和電磁兼容（EMC）的要求來确定所采用的電路闆結構，也就是決定采用4層，6層，還是更多層數的電路闆。确定層數之後，再确定內電層的放置位置以及如何在這些層上分布不同的信号。這就是多層PCB層疊結構的選擇問題。

 層疊結構是影響PCB闆EMC性能的一個重要因素，也是抑制電磁幹擾的一個重要手段。本文介紹多層PCB闆層疊結構的相關內容。

    對于電源、地的層數以及信号層數确定後，它們之間的相對排布位置是每一個PCB工程師都不能回避的話題。

層的排布一般原則

    1、确定多層PCB闆的層疊結構需要考慮較多的因素。從布線方面來說，層數越多越利于布線，但是制闆成本和難度也會随之增加。對于生産廠家來說，層疊結構對稱與否是PCB闆制造時需要關注的焦點，所以層數的選擇需要考慮各方面的需求，以達到最佳的平衡。對于有經驗的設計人員來說，在完成元器件的預布局後，會對PCB的布線瓶頸處進行重點分析。結合其他EDA工具分析電路闆的布線密度；再綜合有特殊布線要求的信号線如差分線、敏感信号線等的數量和種類來确定信号層的層數；然後根據電源的種類、隔離和抗幹擾的要求來确定內電層的數目。這樣，整個電路闆的闆層數目就基本确定了。
    2、元件面下面（第二層）為地平面，提供器件屏蔽層以及為頂層布線提供參考平面；敏感信号層應該與一個內電層相鄰（內部電源/地層），利用內電層的大銅膜來為信号層提供屏蔽。電路中的高速信号傳輸層應該是信号中間層，并且夾在兩個內電層之間。這樣兩個內電層的銅膜可以為高速信号傳輸提供電磁屏蔽，同時也能有效地将高速信号的輻射限制在兩個內電層之間，不對外造成幹擾。
    3、所有信号層盡可能與地平面相鄰。
    4、盡量避免兩信号層直接相鄰；相鄰的信号層之間容易引入串擾，從而導緻電路功能失效。在兩信号層之間加入地平面可以有效地避免串擾。
    5、主電源盡可能與其對應地相鄰。
    6、兼顧層壓結構對稱。

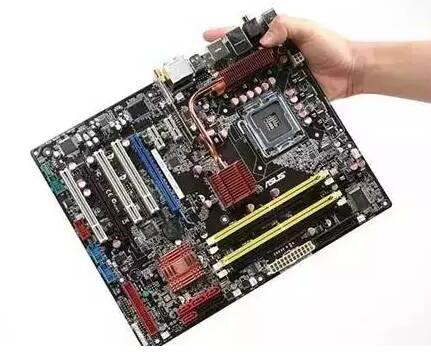

    7、對于母闆的層排布，現有母闆很難控制平行長距離布線，對于闆級工作頻率在50MHZ以上的（50MHZ以下的情況可參照，适當放寬），建議排布原則：
    （1）元件面、焊接面為完整的地平面（屏蔽）；
    （2）無相鄰平行布線層；
    （3）所有信号層盡可能與地平面相鄰；
    （4）關鍵信号與地層相鄰，不跨分割區。
    注：具體PCB的層的設置時，要對以上原則進行靈活掌握，在領會以上原則的基礎上，根據實際單闆的需求，如：是否需要一關鍵布線層、電源、地平面的分割情況等，确定層的排布，切忌生搬硬套，或摳住一點不放。

    8、多個接地的內電層可以有效地降低接地阻抗。例如，A信号層和B信号層采用各自單獨的地平面，可以有效地降低共模幹擾。

常用的層疊結構

    4層闆
    下面通過4層闆的例子來說明如何優選各種層疊結構的排列組合方式。
    對于常用的4層闆來說，有以下幾種層疊方式（從頂層到底層）。
    (1)Siganl_1(Top)，GND(Inner_1)，POWER(Inner_2)，Siganl_2(Bottom)。
    (2)Siganl_1(Top)，POWER(Inner_1)，GND(Inner_2)，Siganl_2(Bottom)。
    (3)POWER(Top)，Siganl_1(Inner_1)，GND(Inner_2)，Siganl_2(Bottom)。
    顯然，方案3電源層和地層缺乏有效的耦合，不應該被采用。

    那麽方案1和方案2應該如何進行選擇呢?
    一般情況下，設計人員都會選擇方案1作為 4層闆的結構。選擇的原因并非方案2不可被采用，而是一般的PCB闆都隻在頂層放置元器件，所以采用方案1較為妥當。
    但是當在頂層和底層都需要放置元器件，而且內部電源層和地層之間的介質厚度較大，耦合不佳時，就需要考慮哪一層布置的信号線較少。對于方案1而言，底層的信号線較少，可以采用大面積的銅膜來與POWER層耦合；反之，如果元器件主要布置在底層，則應該選用方案2來制闆。
    如果采用層疊結構，那麽電源層和地線層本身就已經耦合，考慮對稱性的要求，一般采用方案1。

    6層闆
    在完成4層闆的層疊結構分析後，下面通過一個6層闆組合方式的例子來說明6層闆層疊結構的排列組合方式和優選方法。
    （1）Siganl_1（Top），GND（Inner_1），Siganl_2（Inner_2），Siganl_3（Inner_3），POWER（Inner_4），Siganl_4（Bottom）。
    方案1采用了4層信号層和2層內部電源/接地層，具有較多的信号層，有利于元器件之間的布線工作，但是該方案的缺陷也較為明顯，表現為以下兩方面：
    ① 電源層和地線層分隔較遠，沒有充分耦合。
    ② 信号層Siganl_2（Inner_2）和Siganl_3（Inner_3）直接相鄰，信号隔離性不好，容易發生串擾。
    （2）Siganl_1（Top），Siganl_2（Inner_1），POWER（Inner_2），GND（Inner_3），Siganl_3（Inner_4），Siganl_4（Bottom）。
    方案2相對于方案1，電源層和地線層有了充分的耦合，比方案1有一定的優勢，但是Siganl_1（Top）和Siganl_2（Inner_1）以及Siganl_3（Inner_4）和Siganl_4（Bottom）信号層直接相鄰，信号隔離不好，容易發生串擾的問題并沒有得到解決。
   （3）Siganl_1（Top），GND（Inner_1），Siganl_2（Inner_2），POWER（Inner_3），GND（Inner_4），Siganl_3（Bottom）。
    相對于方案1和方案2，方案3減少了一個信号層，多了一個內電層，雖然可供布線的層面減少了，但是該方案解決了方案1和方案2共有的缺陷。
    ① 電源層和地線層緊密耦合。
    ② 每個信号層都與內電層直接相鄰，與其他信号層均有有效的隔離，不易發生串擾。
    ③ Siganl_2（Inner_2）和兩個內電層GND（Inner_1）和POWER（Inner_3）相鄰，可以用來傳輸高速信号。兩個內電層可以有效地屏蔽外界對Siganl_2（Inner_2）層的幹擾和Siganl_2（Inner_2）對外界的幹擾。
    綜合各個方面，方案3顯然是最優化的一種，同時，方案3也是6層闆常用的層疊結構。通過對以上兩個例子的分析，相信讀者已經對層疊結構有了一定的認識，但是在有些時候，某一個方案并不能滿足所有的要求，這就需要考慮各項設計原則的優先級問題。遺憾的是由于電路闆的闆層設計和實際電路的特點密切相關，不同電路的抗幹擾性能和設計側重點各有所不同，所以事實上這些原則并沒有确定的優先級可供參考。但可以确定的是，設計原則2（內部電源層和地層之間應該緊密耦合）在設計時需要首先得到滿足，另外如果電路中需要傳輸高速信号，那麽設計原則3（電路中的高速信号傳輸層應該是信号中間層，并且夾在兩個內電層之間）就必須得到滿足。

    10層闆
    PCB典型10層闆設計一般通用的布線順序是TOP---GND---信号層---電源層---GND---信号層---電源層---信号層---GND---BOTTOM
    本身這個布線順序并不一定是固定的，但是有一些标準和原則來約束：如top層和bottom的相鄰層用GND，确保單闆的EMC特性；如每個信号層優選使用GND層做參考平面；整個單闆都用到的電源優先鋪整塊銅皮；易受幹擾的、高速的、沿跳變的優選走內層等等。
