如何對PCB 材料進行分類與選擇

      我司下文以FR-4型的闆材為例：

      1、FR-4不是一種材料

我們經常指的“FR-4”是一種耐燃材料等級的代号，它所代表的意思是樹脂材料經過燃燒狀态必須能夠自行熄滅的一種材料規格，它不是一種材料名稱，而是一種材料等級，因此目前一般電路闆所用的FR-4等級材料就有非常多的種類，但是多數都是以所謂的四功能(Tera-Function)的環氧樹脂加上填充劑(Filler)以及玻璃纖維所做出的複合材料。

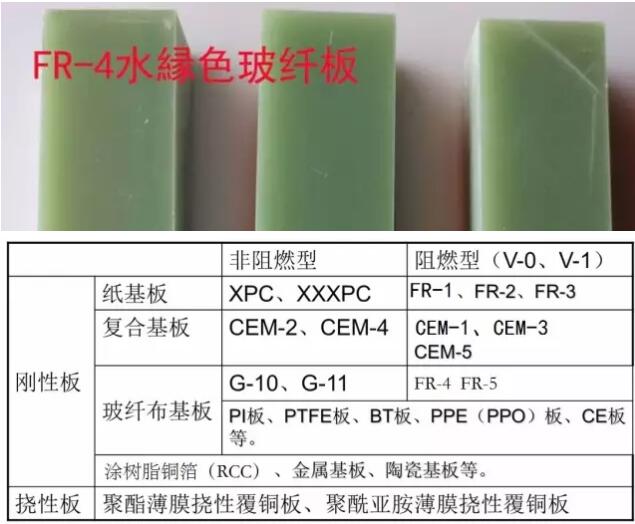

    比如說我們家現在做的FR-4水綠玻纖闆 黑色玻纖闆，他都具有耐高溫、絕緣、阻燃等功能。所以大家在選擇材料的時候一定要搞清楚自己需要的材料要達到什麽特點。這樣就好選購到自己所需的産品。

撓性線路闆（Flexible Printed Circuit Board，縮寫FPC）又稱為柔性印制電路闆，或稱軟性印制電路闆。撓性印制電路闆，是以印制的方式，在撓性基材上面進行線路圖形的設計和制作的産品。
    印刷電路闆基材主要有二大類：有機類基闆材料和無機類基闆材料，使用最多的是有機類基闆材料。層數不同使用的PCB基材也不同，比如3～4層闆要用 預制複合材料，雙面闆則大多使用玻璃－環氧樹脂材料。

    2、闆材對SMT的影響
    無鉛化電子組裝過程中， 由于溫度升高，印刷電路闆受熱時發生彎曲的程度加大，故在 SMT 中要求盡量采用彎曲程度小的闆材，如FR-4等類型的基闆。由于基闆受熱後的脹縮應力對元件産生的影響，會造成電極剝離，降低可靠性，故選材時還應該注意材料膨脹系數，尤其在元件大于3.2×1.6mm時要特别注意。表面組裝技術中用PCB要求高導熱性，優良耐熱性（150℃，60min）和可焊性（260℃，10s），高銅箔粘合強度（1.5×104Pa 以上）和抗彎強度（25×104Pa），高導電率和小介電常數、好沖裁性（精度±0.02mm）及與清洗劑兼容性，另外要求外觀光滑平整，不可出現 翹曲、裂紋、傷痕及鏽斑等。

    3、PCB厚度
    印制電路闆厚度有0.5mm、0.7mm、0.8mm、1mm、1.5mm、1.6mm、（1.8mm）、 2.7mm、（3.0mm）、3.2mm、4.0mm、6.4mm，其中0.7mm和1.5mm闆厚的PCB用 于帶金手指雙面闆的設計，1.8mm 和 3.0mm 為非标尺寸。印制電路闆尺寸從生産角度考慮，最小單闆不應小于250×200mm，一般理 想尺寸為（250～350mm）×（200×250mm），對于長邊小于125mm或寬邊小于100mm的PCB，易采用拼闆的方式。表面組裝技術對厚度為1.6mm基闆彎曲量的 規定為上翹曲≤0.5mm，下翹曲≤1.2mm。通常所允許的彎曲率在0.065%以下 根據金屬材料分為3種，典型的PCB所示；根據結構軟硬分為3種，電子插件也向高腳數、小型化、SMD化及複雜化發展。電子插件通過接腳安裝在線路闆上并将接腳焊在另一面上，這種技術稱為THT （ThroughHoleTechnology）插入式技術。 這樣在PCB闆上要為每隻接腳鑽孔，示意了PCB的典型應用方式。

    4、鑽孔
    随着SMT貼片技術的高速發展，多層線路闆之間需要導通，通過鑽孔後電鍍來保證，這就 需要各種鑽孔設備。為滿足以上的要求，目前，在國內外推出不同性能的PCB數控鑽孔設備。印制線路闆的生産過程是一個複雜的過程，它涉及的工藝範圍較廣，主要涉及的領域有光化學、電化學、熱化學；在生産制造過程中涉及的工藝步驟也比較多，以硬多層線路闆為例來說明其加工工序。在整個工序中鑽孔是十分重要的工序，孔的加工占用的時間也是最長的，孔的位置精度和孔壁質量直接影響後續孔的金屬化和貼片等工序，也直接影響印制線路闆的加工質量和加工成本數控鑽孔機原理、結構及功能在線路闆上鑽孔的常 用方法有數控機械鑽孔方法和激光鑽孔方法等，現階段以機械鑽孔方法使用最多。
