RF電路和數字電路如何在同塊PCB上和諧相處？

       單片射頻器件大大方便了一定範圍內無線通信領域的應用，采用合适的微控制器和天線并結合此收發器件即可構成完整的無線通信鏈路。它們可以集成在一塊很小的電路闆上，應用于無線數字音頻、數字視頻數據傳輸系統，無線遙控和遙測系統，無線數據采集系統，無線網絡以及無線安全防範系統等衆多領域。

    1 數字電路與模拟電路的潛在矛盾

    如果模拟電路（射頻）和數字電路（微控制器）單獨工作可能各自工作良好，但是一旦将兩者放在同一塊電路闆上，使用同一個電源供電一起工作，整個系統很可能就會不穩定。這主要是因為數字信号頻繁的在地和正電源（大小3V）之間擺動，而且周期特别短，常常是ns級的。由于較大的振幅和較小的切換時間，使得這些數字信号包含大量的且獨立于切換頻率的高頻成分。而在模拟部分，從天線調諧回路傳到無線設備接收部分的信号一般小于1μV。因此數字信号與射頻信号之間的差别将達到10-6（120dB）。顯然，如果數字信号與射頻信号不能很好的分離，微弱的射頻信号可能遭到破壞，這樣一來，無線設備工作性能就會惡化，甚至完全不能工作。

    2 RF電路和數字電路做在同塊PCB上的常見問題

    不能充分的隔離敏感線路和噪聲信号線是常常出現的問題。如上所述，數字信号具有高的擺幅并包含大量高頻諧波。如果PCB闆上的數字信号布線鄰近敏感的模拟信号，高頻諧波可能會耦合過去。RF器件的最敏感節點通常為鎖相環（PLL）的環路濾波電路，外接的壓控振蕩器（VCO）電感，晶振基準信号和天線端子，電路的這些部分應該特别仔細處理。

    （1）供電電源噪聲

    由于輸入/輸出信号有幾V的擺幅，數字電路對于電源噪聲（小于50mV）一般可以接受。而模拟電路對于電源噪聲卻相當敏感，尤其是對毛刺電壓和其他高頻諧波。因此，在包含RF（或其他模拟）電路的PCB闆上的電源線布線必須比在普通數字電路闆上布線更加仔細，應避免采用自動布線。同時也應注意到，微控制器（或其他數字電路）會在每個內部時鍾周期內短時間突然吸入大部分電流，這是由于現代微控制器都采用CMOS工藝設計。因此，假設一個微控制器以1MHz的內部時鍾頻率運行，它将以此頻率從電源提取（脈沖）電流，如果不采取合适的電源去耦，必将引起電源線上的電壓毛刺。如果這些電壓毛刺到達電路RF 部分的電源引腳，嚴重的可能導緻工作失效，因此必須保證将模拟電源線與數字電路區域隔開。

    （2）不合理的地線

    RF電路闆應該總是布有與電源負極相連的地線層，如果處理不當，可能産生一些奇怪的現象。對于一個數字電路設計者來說這也許難于理解，因為即使沒有地線層，大多數數字電路功能也表現良好。而在RF頻段，即使一根很短的線也會如電感一樣作用。粗略計算，每mm長度的電感量約為1nH，434MHz時10mmPCB線路的感抗約為27Ω。如果不采用地線層，大多數地線将會較長，電路将無法保證設計特性。

    （3）天線對其他模拟部分的輻射

    在包含射頻和其他部分的電路中，這一點經常被忽略。除了RF部分，闆上通常還有其他模拟電路。例如，許多微控制器內置模數轉換器（ADC）用于測量模拟輸入以及電池電壓或其他參數。如果射頻發送器的天線位于此PCB附近（或就在此PCB上），發出的高頻信号可能會到達ADC的模拟輸入端。不要忘記任何電路線路都可能如天線一樣發出或接收RF信号。如果ADC輸入端處理不合理，RF信号可能在ADC輸入的ESD二極管內自激，從而引起ADC的偏差。

    3 RF電路和數字電路做在同塊PCB上的解決方案

    以下給出在大多數RF應用中的一些通用設計和布線策略。然而，遵循實際應用中RF器件的布線建議更為重要。

    （1）一個可靠的地線層面

    當設計有RF元件的PCB時，應該總是采用一個可靠的地線層。其目的是在電路中建立一個有效的0V電位點，使所有的器件容易去耦。供電電源的0V端子應直接連接在此地線層。由于地線層的低阻抗，已被去耦的兩個節點間将不會産生信号耦合。對于闆上多個信号幅值可能相差120dB ，這一點非常重要。在表面貼裝的PCB上，所有信号布線在元件安裝面的同一面，地線層則在其反面。理想的地線層應覆蓋整個PCB（除了天線PCB下方）。如果采用兩層以上的PCB，地線層應放置在鄰近信号層的層上（如元件面的下一層）。另一個好方法是将信号布線層的空餘部分也用地線平面填充，這些地線平面必須通過多個過孔與主地線層面連接。需要注意的是：由于接地點的存在會引起旁邊的電感特性改變，因此選擇電感值和布置電感是必須仔細考慮的。

    （2）縮短與地線層的連接距離

    所有對地線層的連接必須盡量短，接地過孔應放置在（或非常接近）元件的焊盤處。決不要讓兩個地信号共用一個接地過孔，這可能導緻由于過孔連接阻抗在兩個焊盤之間産生串擾。

    （3）RF去耦

    去耦電容應該放置在盡可能靠近引腳的位置，每個需要去耦的引腳處都應采用電容去耦。采用高品質的陶瓷電容，介電類型最好是“ NPO”，“ X7R”在大多數應用中也能較好工作。理想的選擇電容值應使其串聯諧振等于信号頻率。例如434MHz時，SMD貼裝的100pF電容将良好工作，此頻率時，電容的容抗約為4Ω，過孔的感抗也在同樣範圍。串聯的電容和過孔對于信号頻率形成一個陷波濾波器，使之能有效的去耦。868MHz時，33pF電容是一個理想的選擇。除了RF去耦的小值電容，一個大值電容也應放置在電源線路上去耦低頻，可選擇一個2.2μF陶瓷或10μF的钽電容。

    （4）電源的星形布線

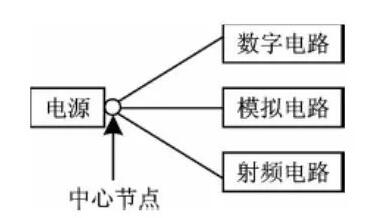

    星形布線是模拟電路設計中衆所周知的技巧（如圖1所示）。星形布線———電路闆上各模塊具有各自的來自公共供電電源點的電源線路。在這種情況下，星形布線意味着電路的數字部分和RF部分應有各自的電源線路，這些電源線應在靠近IC處分别去耦。這是一個隔開來自數字部分和來自RF部分電源噪聲的有效方法。如果将有嚴重噪聲的模塊置于同一電路闆上，可以将電感（磁珠）或小阻值電阻（10Ω）串聯在電源線和模塊之間，并且必須采用至少10μF的钽電容作這些模塊的電源去耦。這樣的模塊如RS 232驅動器或開關電源穩壓器。

電源的星形布線

（5）合理安排PCB布局

    為減小來自噪聲模塊及周邊模拟部分的幹擾，各電路模塊在闆上的布局是重要的。應總是将敏感的模塊（RF部分和天線） 遠離噪聲模塊（微控制器和RS 232驅動器）以避免幹擾。

    （6）屏蔽RF信号對其他模拟部分的影響

    如上所述，RF信号在發送時會對其他敏感模拟電路模塊如ADC造成幹擾。大多數問題發生在較低的工作頻段（如27MHz） 以及高的功率輸出水平。用RF去耦電容（100pF） 連接到地來去耦敏感點是一個好的設計習慣。

    （7）在闆環形天線的特别考慮

    天線可以整體做在PCB上。對比傳統的鞭狀天線，不僅節省空間和生産成本，機構上也更穩固可靠。慣例中，環形天線（loop antenna）設計應用于相對較窄的帶寬，這有助于抑制不需要的強信号以免幹擾接收器。應注意到環形天線（正如所有其他天線）可能收到由附近噪聲信号線路容性耦合的噪聲。它會幹擾接收器，也可能影響發送器的調制。因此在天線附近一定不要布數字信号線路，并建議在天線周圍保持自由空間。接近天線的任何物體都将構成調諧網絡的一部分，而導緻天線調諧偏離預想的頻點，使收發輻射範圍（距離）減小。對于所有的各類天線必須注意這一事實，電路闆的外殼（外圍包裝）也可能影響天線調諧。同時應注意去除天線面積處的地線層面，否則天線不能有效工作。

    （8）電路闆的連接

    如果用電纜将RF電路闆連接到外部數字電路，應使用雙絞線纜。每一根信号線必須和GND線雙絞在一起（DIN/GND，DOUT/GND，CS/GND，PWR_UP/GND）。切記将RF電路闆和數字應用電路闆用雙絞線纜的GND線連接起來，線纜長度應盡量短。給RF電路闆供電的線路也必須與GND雙絞（VDD/GND）。

    4 結論

    迅速發展的射頻集成電路為從事無線數字音頻、視頻數據傳輸系統，無線遙控、遙測系統，無線數據采集系統，無線網絡以及無線安全防範系統等設計的工程技術人員解決無線應用的瓶頸提供了最大的可能。同時，射頻電路的設計又要求設計者具有一定的實踐經驗和工程設計能力。本文是筆者在實際開發中總結的經驗，希望可以幫助衆多射頻集成電路開發者縮短開發周期，避免走不必要的彎路，節省人力和财力。
