PCB設計的後期處理方法ICT設計
ICT添加前期準備

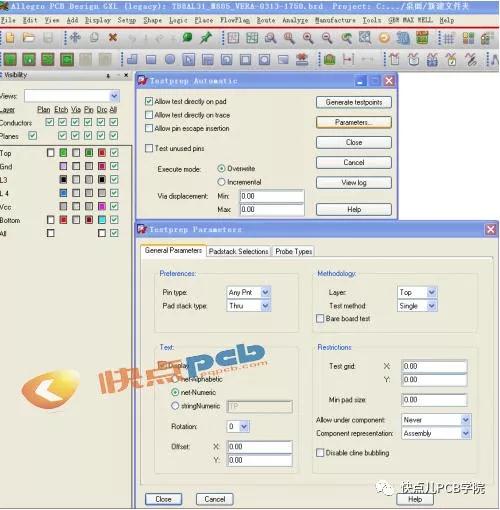

1.進入ICT添加設計界面 manufacture/testprep/automatic 就會出現下面界面

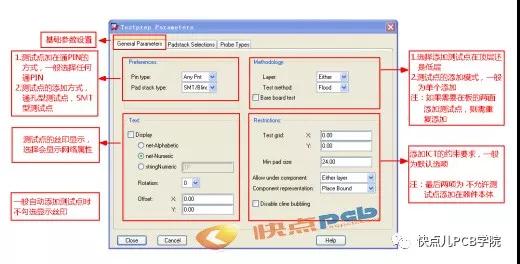

2.進入測試點參數設計界面，進入上面的操作界面後直接點parameters就出現下面的界面

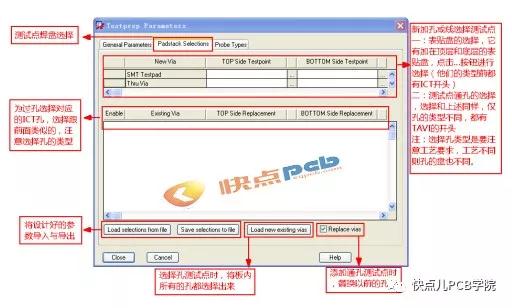

3.測試點焊盤的選擇

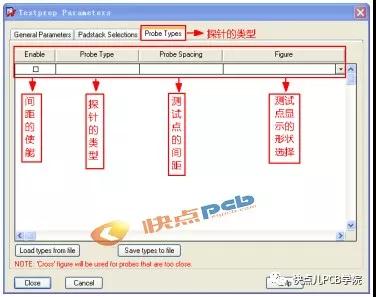

4.測試點間距的設置

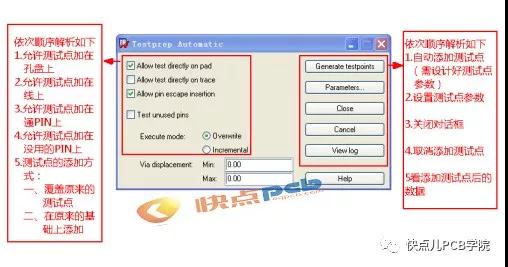

自動添加ICT
手動添加ICT

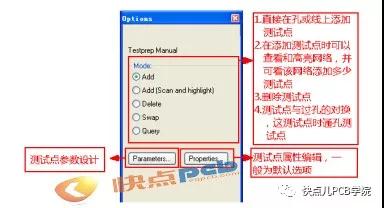

進入ICT添加設計界面manufacture—testprep--manual。。設計界面右邊就會出現下面界面：
PS：手動添加測試點時，一般我們是添加一個網絡，低亮一個
闆上顯示測試點

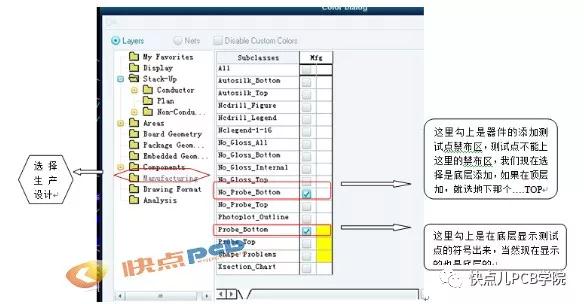

點擊color192圖标，進入下面選項：

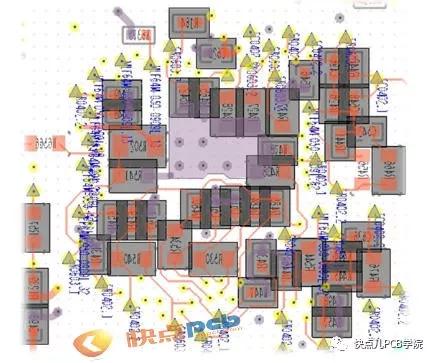

效果圖如下：
以上便是PCB設計後期處理之ICT設計
