PCB闆元件五大布置要求

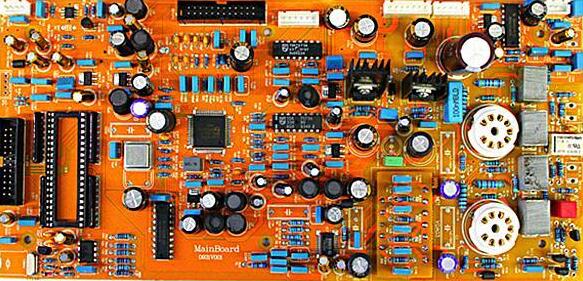

      貼片加工中PCB元件布置合理是設計出優質的PCB圖的基本前提。關于元件布置的要求主要有安裝、受力、受熱、信号、美觀五方面的要求。

1、安裝

    指在具體的應用場合下，為了将電路闆順利安裝進機箱、外殼、插槽，不緻發生空間幹涉、短路等事故，并使指定接插件處于機箱或外殼上的指定位置而提出的一系列基本要求。

    2、受力

    貼片加工中電路闆應能承受安裝和工作中所受的各種外力和震動。為此電路闆應具有合理的形狀，闆上的各種孔(螺釘孔、異型孔)的位置要合理安排。一般孔與闆邊距離至少要大于孔的直徑。同時還要注意異型孔造成的闆最薄弱的截面也應具有足夠的抗彎強度。闆上直接“伸”出設備外殼的接插件尤其要合理固定，保證長期使用的可靠性。

    3、受熱

    對于大功率的、發熱嚴重的器件，除保證散熱條件外，還要注意放置在适當的位置。尤其在精密的模拟系統中，要格外注意這些器件産生的溫度場對脆弱的前級放大電路的不利影響。一般功率非常大的部分應單獨做成一個模塊，并與信号處理電路間采取一定的熱隔離措施。

    4、信号

    信号的幹擾PCB版圖設計中所要考慮的最重要的因素。幾個最基本的方面是：弱信号電路與強信号電路分開甚至隔離;交流部分與直流部分分開；高頻部分與低頻部分分開；注意信号線的走向；地線的布置；适當的屏蔽、濾波等措施。

    5、美觀

    不僅要考慮元件放置的整齊有序，更要考慮走線的優美流暢。由于一般外行人有時更強調前者，以此來片面評價電路設計的優劣，為了産品的形象，在性能要求不苛刻時要優先考慮前者。但是，在高性能的場合，如果不得不采用雙面闆，而且電路闆也封裝在裏面，平時看不見，就應該優先強調走線的美觀。
