減小電路闆上串擾的設計原則

     随着電路闆上走線密度越來越高，信号串擾總是一個難以忽略的問題。因為不僅僅會影響電路的正常工作，還會增加電路闆上的電磁幹擾。

    在電路闆上的一些高頻信号會串擾到MCU電路或者MCU的I/O接口電路，形成共模電壓，衆所周知，共模電壓在電路設計時是最讓人討厭的玩意兒，因此，設計電路闆時要避免各種可能造成電路工作不正常的共模電壓的串擾。

    減小電路闆上串擾的設計原則簡單歸類

    1，通過合理布局使各個元器件之間的連線盡量短。

    2，由于串擾程度和施加幹擾信号的頻率成正比，因此要使高頻信号線遠離敏感信号線。

    3，施加幹擾信号線與受到幹擾信号線不僅要遠離，最好要用地線隔離，并且避免相互平行走線。

    4，在多層PCB闆中，施加幹擾信号線與受到幹擾信号線或敏感信号走線要用地線隔離或相隔地層。

    5，在多層PCB闆中，施加幹擾信号線與受到幹擾信号線分别在地線或地層的相對兩面，也就是隔層。

    6，盡量使用輸入阻抗較低的敏感電路，必要時可以使用旁路電容降低敏感電路的輸入阻抗。

    最後注意的是，在布線時，地線對于抑制信号串擾的作用是非常明顯的，在幹擾線和受幹擾線直接布地線，可以将串擾降低10db左右。

    著名的3W布線規則

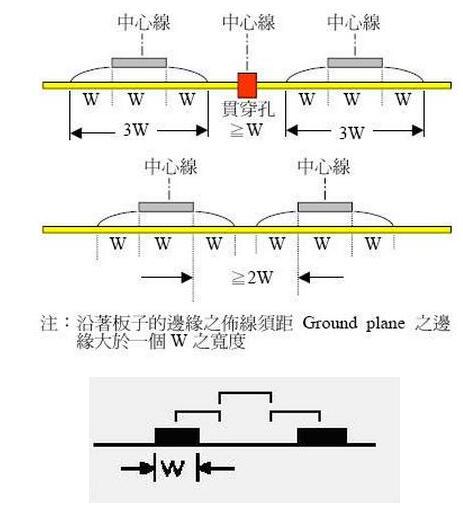

    在抑制電路闆走線信号串擾方面，有一個非常有名的3W布線規則(其中W就是布線寬度)，它的內容是：對于寬度是3W的信号線，如果其他走線的中心和它的中心之間的距離大于3W，就能避免信号之間的串擾。如下圖所示。

根據這個規則，3W範圍內包含了信号電流産生的75%的磁通量，隻要相鄰的導線在這個範圍之外，信号之間的串擾就不會很嚴重，值得注意的是，信号電流産生的磁通量的98%包含在10W範圍內。
