PCB抄闆和反抄闆

       說起PCB抄闆，你可能很慚愧也可能很氣憤。不管是你抄闆，還是你被别人抄闆，這篇關于PCB抄闆步驟詳細文章都對你有用。你可以看看你的抄闆步驟是否“專業”，你也可以針對這些步驟想想怎樣防止别人抄闆……PCB抄闆的詳細步驟，還包括雙面闆的抄闆方法哦！

　　PCB抄闆的技術實現過程簡單來說，就是先将要抄闆的電路闆進行掃描，記錄詳細的元器件位置，然後将元器件拆下來做成物料清單（BOM）并安排物料采購，空闆則掃描成圖片經抄闆軟件處理還原成pcb闆圖文件，然後再将PCB文件送制版廠制闆，闆子制成後将采購到的元器件焊接到制成的PCB闆上，然後經過電路闆測試和調試即可。

　　PCB抄闆的具體步驟：

　　第一步，拿到一塊PCB，首先在紙上記錄好所有元氣件的型号，參數，以及位置，尤其是二極管，三級管的方向，IC缺口的方向。最好用數碼相機拍兩張元氣件位置的照片。現在的pcb電路闆越做越高級上面的二極管三極管有些不注意根本看不到。

　　第二步，拆掉所有器多層闆抄闆件，并且将PAD孔裏的錫去掉。用酒精将PCB清洗幹淨，然後放入掃描儀內，掃描儀掃描的時候需要稍調高一些掃描的像素， 以便得到較清晰的圖像。再用水紗紙将頂層和底層輕微打磨，打磨到銅膜發亮，放入掃描儀，啓動PHOTOSHOP，用彩色方式将兩層分别掃入。注意，PCB 在掃描儀內擺放一定要橫平豎直，否則掃描的圖象就無法使用。

　　第三步，調整畫布的對比度，明暗度，使有銅膜的部分和沒有銅膜的部分對比強 烈，然後将次圖轉為黑白色，檢查線條是否清晰，如果不清晰，則重複本步驟。如果清晰，将圖存為黑白BMP格式文件TOP.BMP和BOT.BMP，如果發 現圖形有問題還可以用PHOTOSHOP進行修補和修正。

　　第四步，将兩個BMP格式的文件分别轉為PROTEL格式文件，在 PROTEL中調入兩層，如過兩層的PAD和VIA的位置基本重合，表明前幾個步驟做的很好，如果有偏差，則重複第三步。所以說pcb抄闆是一項極需要耐 心的工作，因為一點小問題都會影響到質量和抄闆後的匹配程度。

　　第五步，将TOP層的BMP轉化為TOP.PCB，注意要轉化到SILK層，就是黃色的那層，然後你在TOP層描線就是了，并且根據第二步的圖紙放置器件。畫完後将SILK層删掉。不斷重複知道繪制好所有的層。

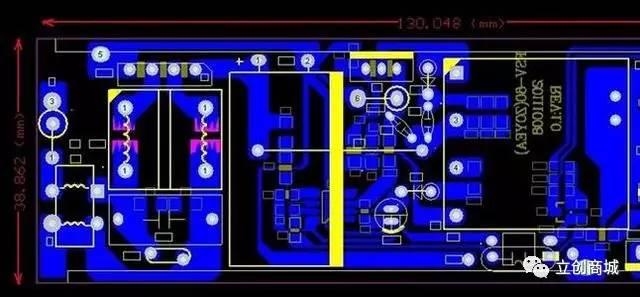

　　第六步，在PROTEL中将TOP.PCB和BOT.PCB調入，合為一個圖就OK了。

　　第七步，用激光打印機将TOP LAYER，BOTTOM LAYER分别打印到透明膠片上（1：1的比例），把膠片放到那塊PCB上，比較一下是否有誤，如果沒錯，你就大功告成了。

　　一塊和原闆一樣的抄闆就誕生了，但是這隻是完成了一半。還要進行測試，測試抄闆的電子技術性能是不是和原闆一樣。如果一樣那真的是完成了。

　　備注：如果是多層闆還要細心打磨到裏面的內層，同時重複第三到第五步的抄闆步驟，當然圖形的命名也不同，要根據層數來定，一般雙面闆抄闆要比多層闆簡單 許多，多層抄闆容易出現對位不準的情況，所以多層闆抄闆要特别仔細和小心（其中內部的導通孔和不導通孔很容易出現問題）。

　　雙面闆抄闆方法：

　　1.掃描線路闆的上下表層，存出兩張BMP圖片。

　　2.打開抄闆軟件Quickpcb2005，點“文件”“打開底圖”，打開一張掃描圖片。用PAGEUP放大屏幕，看到焊盤，按PP放置一個焊盤，看到線按PT走線……就象小孩描圖一樣，在這個軟件裏描畫一遍，點“保存”生成一個B2P的文件。

　　3.再點“文件”“打開底圖”，打開另一層的掃描彩圖;

　　4.再點“文件”“打開”，打開前面保存的B2P文件，我們看到剛抄好的闆，疊在這張圖片之上——同一張PCB闆，孔在同一位置，隻是線路連接不同。所以我們按“選項”——“層設置”，在這裏關閉顯示頂層的線路和絲印，隻留下多層的過孔。

　　5.頂層的過孔與底層圖片上的過孔在同一位置，現在我們再象童年時描圖一樣，描出底層的線路就可以了。再點“保存”——這時的B2P文件就有了頂層和底層兩層的資料了。

　　6.點“文件”“導出為PCB文件”，就可以得到一個有兩層資料的PCB文件，可以再改闆或再出原理圖或直接送PCB制版廠生産

　　多層闆抄闆方法：

　　其實四層闆抄闆就是重複抄兩個雙面闆，六層就是重複抄三個雙面闆……，多層之所以讓人望而生畏，是因為我們無法看到其內部的走線。一塊精密的多層闆，我們怎樣看到其內層乾坤呢？——分層。

　　現在分層的辦法有很多，有藥水腐蝕、刀具剝離等，但很容易把層分過頭，丢失資料。經驗告訴我們，砂紙打磨是最準确的。

　　當我們抄完PCB的頂底層後，一般都是用砂紙打磨的辦法，磨掉表層顯示內層；砂紙就是五金店出售的普通砂紙，一般平鋪PCB，然後按住砂紙，在PCB上均勻磨擦（如果闆子很小，也可以平鋪砂紙，用一根手指按住PCB在砂紙上磨擦）。要點是要鋪平，這樣才能磨得均勻。

　　絲印與綠油一般一擦就掉，銅線與銅皮就要好好擦幾下。一般來說，藍牙闆幾分鍾就能擦好，內存條大概要十幾分鍾；當然力氣大，花的時間會少一點；力氣小花的時間就會多一點。

　　磨闆是目前分層用得最普遍的方案，也是最經濟的了。咱們可以找塊廢棄的PCB試一下，其實磨闆沒什麽技術難度，隻是有點枯燥，要花點力氣，完全不用擔心會把闆子磨穿磨到手指頭哦。

　　PCB圖效果審查

　　PCB 布闆過程中，對系統布局完畢以後，要對PCB 圖進行審查，看系統的布局是否合理，是否能夠達到最優的效果。通常可以從以下若幹方面進行考察：

　　1.系統布局是否保證布線的合理或者最優，是否能保證布線的可靠進行，是否能保證電路工作的可靠 性。在布局的時候需要對信号的走向以及電源和地線網絡有整體的了解和規劃。

　　2.印制闆尺寸是否與加工圖紙尺寸相符，能否符合PCB 制造工藝要求、有無行為标記。這一點需要特 别注意，不少PCB 闆的電路布局和布線都設計得很漂亮、合理，但是疏忽了定位接插件的精确定位，導緻 設計的電路無法和其他電路對接。

　　3.元件在二維、三維空間上有無沖突。注意器件的實際尺寸，特别是器件的高度。在焊接免布局的元 器件，高度一般不能超過3mm。

　　4.元件布局是否疏密有序、排列整齊，是否全部布完。在元器件布局的時候，不僅要考慮信号的走向 和信号的類型、需要注意或者保護的地方，同時也要考慮器件布局的整體密度，做到疏密均勻。

　　5.需經常更換的元件能否方便地更換，插件闆插入設備是否方便。應保證經常更換的元器件的更換和 接插的方便和可靠。
