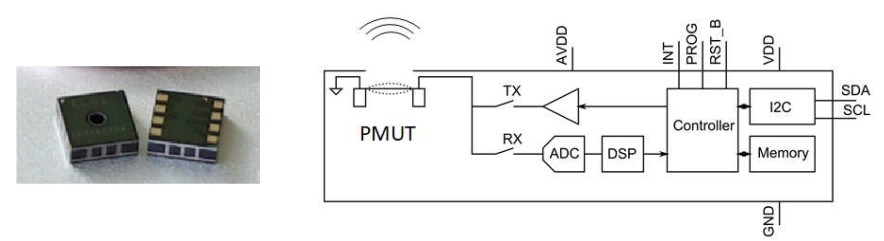

圖 1： MEMS 超聲波傳感器的頂面和底面(左圖)。此傳感器方框圖顯示了與壓電式 MEMS 超聲波傳感器 (PMUT) 相連的 CMOS 片上系統 (SoC)。
目前，有兩種産品可向客戶提供工程樣品，即最大傳感範圍為 100 cm 的 CH-101 型和最大傳感範圍為 500 cm 的 CH-201 長距離型傳感器。這些微型裝置采用了緊湊的 3.5 mm x 3.5 mmLGA 封裝，将壓電式 MEMS 超聲波傳感器(PMUT)與定制的 CMOS 片上系統 (SoC) 結合在一起，完成了所有超聲波 ToF 信号處理過程(圖 1)。 CH-101 和 CH-201 均采用 1.8 V 電源供電，并具有方便的 I2C 接口，可方便地集成到消費電子産品中。
盡管尺寸微小，這種全新的 MEMS 超聲波傳感器仍具有卓越的性能。例如， CH-201 在 120cm 處的距離測量信号噪音僅為 0.35 mm (1σ)，是競品紅外 ToF 傳感器噪音的百分之一。此外，CH-101 和 CH-201 可提供視場(FoV)最高可達到 180 °，因此隻需一個部件就能夠實現對整個空間範圍的檢測。還有多種外殼參考設計可供選擇，使得客戶能通過改變傳感器聲學端口周圍區域的形狀以聚焦和引導超聲波束，從而實現所需的水平和垂直視場。
120cm 處的距離噪音目标距離帶有窄視場外殼時的視場

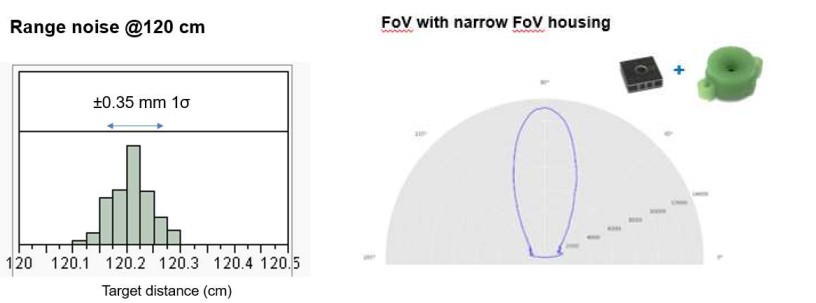

圖 2： CH-201 型傳感器的距離噪音僅為傳統紅外 ToF 傳感器的百分之一(左圖)。窄視場外殼是可用的參考設計之一，可将傳感器超聲波束整形以實現預期的視場(右圖)。
超低功耗的片上系統 (SoC) 控制整個 ToF 處理過程：發送超聲波脈沖，将接收的超聲回波數字化，檢測 ToF 到最近目标并通過 I2C 返回 16 位 ToF 信号。片上系統 (SoC) 使喚醒檢測應用能夠始終處于工作狀态;在每秒 1 次采樣測量的狀況下，總電流消耗低至 8 µA。由于驅動程序采用 C 語言編寫，開發者可以在嵌入式系統中輕松使用 CH-101 和 CH-201。此外，單個微控制器即可控制多個 CH-101 和 CH-201 傳感器，有助于實現複雜的多傳感器測量功能。
極其廣泛的潛在應用
全新的 MEMS 超聲波傳感器是無人機及機器人等應用注定要選擇的産品，在這類應用中，其它類型的距離傳感器無法提供所需的性能。它們也是智能音箱等智慧家庭産品的理想選擇，在這類應用中，被動紅外(PIR)和光學接近傳感器都沒有超聲波傳感器有效。這種微型超聲波傳感器還可以精确地追蹤目标物，例如，在虛拟現實和增強現實(VR/AR)系統中，追蹤手持式遊戲控制器。智能手機是另一個重要的應用領域：由于 CH-101 具有寬視場，即使安裝在手機的頂部或底部仍能夠實現精确的距離測量，因此設計師可以省略手機前面的光學接近傳感器，從而實現手機全面屏設計。
在距離測量和物體探測應用中，以前被迫在大尺寸超聲傳感器與基于激光的紅外 ToF 傳感器之間選擇的設計師們現在可以受益于新型超聲波傳感器的能力：
• 提供精确、低延時的距離測量結果，測量速度高達每秒采樣 100 次，位置噪音小于1mm
• 在人員接近、移動和活動檢測等應用中可實現傳感器始終保持工作狀态，功耗低至 15µW
• 探測物體的視場高達 180°，因此一個傳感器就能夠檢測整個房間場景
• 在所有照明條件下均能完美工作，即使在陽光直射的環境下
• 可探測任何顔色的物體，包括透明物體，提高了目标物探測能力
• 通過避免使用基于激光的紅外傳感器來保護眼睛
