多層PCB設計

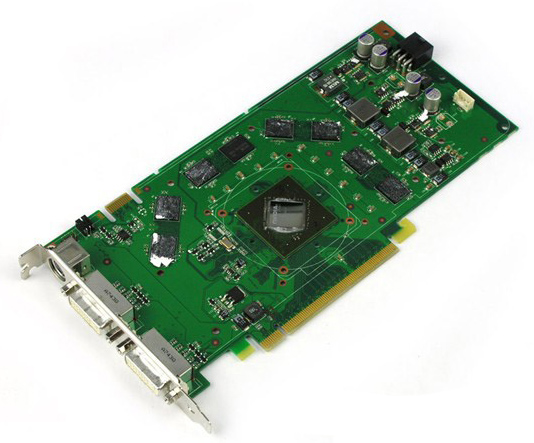

  pcb多層闆是一種特殊的印制闆,它的存在“地點”一般都比較特殊,例如說 電路闆 之中就會有pcb多層闆的存在呢。這種多層闆可以幫助機器導通各種不同的線路呢,不僅如此,還可以起到絕緣的效果,不會讓電與電之間相互碰撞,絕對的安全。如果,您想要使用到一款比較好性能的pcb多層闆,就一定要精心設計了,接下來就為大家講解如何設計pcb多層闆。

    PCB多層闆設計:
    一.闆外形、尺寸、層數的确定
    1.任何一塊印制闆,都存在着與其他結構件配合裝配的問題,所以,印制闆的外形與尺寸,必須以産品整機結構為依據。但從生産工藝角度考慮,應盡量簡單,一般為長寬比不太懸殊的長方形,以利于裝配提高生産效率,降低勞動成本。
    2.層數方面,必須根據電路性能的要求、闆尺寸及線路的密集程度而定。對多層印制闆來說,以四層闆、六層闆的應用最為廣泛,以四層闆為例,就是兩個導線層(元件面和 焊接 面)、一個電源層和一個地層。
    3.多層闆的各層應保持對稱,而且最好是偶數銅層,即四、六、八層等。因為不對稱的層壓,闆面容易産生翹曲,特别是對表面貼裝的多層闆,更應該引起注意。


    二.元器件的位置及擺放方向
    1.元器件的位置、擺放方向,首先應從電路原理方面考慮,迎合電路的走向。擺放的合理與否,将直接影響了該印制闆的性能,特别是高頻模拟電路,對器件的位置及擺放要求,顯得更加嚴格。
    2.合理的放置元器件,在某種意義上,已經預示了該印制闆設計的成功。所以,在着手編排印制闆的版面、決定整體布局的時候,應該對電路原理進行詳細的分析,先确定特殊元器件(如大規模IC、大 功率管 、信号源等)的位置,然後再安排其他元器件,盡量避免可能産生幹擾的因素。
    3.另一方面,應從印制闆的整體結構來考慮,避免元器件的排列疏密不均,雜亂無章。這不僅影響了印制闆的美觀,同時也會給裝配和維修工作帶來很多不便。
    三.導線布層、布線區的要求
    一般情況下,多層印制闆布線是按電路功能進行,在外層布線時,要求在焊接面多布線,元器件面少布線,有利于印制闆的維修和排故。細、密導線和易受幹擾的信号線,通常是安排在內層。大面積的 銅箔 應比較均勻分布在內、外層,這将有助于減少闆的翹曲度,也使電鍍時在表面獲得較均勻的鍍層。為防止外形加工傷及印制導線和機械加工時造成層間短路,內外層布線區的導電圖形離闆緣的距離應大于50mil。
    四.導線走向及線寬的要求
    多層闆走線要把電源層、地層和信号層分開,減少電源、地、信号之間的幹擾。相鄰兩層印制闆的線條應盡量相互垂直或走斜線、曲線,不能走平行線,以減少基闆的層間耦合和幹擾。且導線應盡量走短線,特别是對小信号電路來講,線越短, 電阻 越小,幹擾越小 。同一層上的信号線,改變方向時應避免銳角拐彎。導線的寬窄,應根據該電路對電流及阻抗的要求來确定,電源輸入線應大些,信号線可相對小一些。對一般數字闆來說,電源輸入線線寬可采用50~80mil,信号線線寬可采用6~10mil。
    導線寬度:0.5、1、0、1.5、2.0;
    允許電流:0.8、2.0、2.5、1.9;
    導線電阻:0.7、0.41、0.31、0.25;
    布線時還應注意線條的寬度要盡量一緻,避免導線突然變粗及突然變細,有利于阻抗的匹配。
    五.鑽孔大小與焊盤的要求
    1.多層闆上的元器件鑽孔大小與所選用的元器件引腳尺寸有關,鑽孔過小,會影響器件的裝插及上錫;鑽孔過大,焊接時焊點不夠飽滿。一般來說,元件孔孔徑及焊盤大小的計算方法為:
    2.元件孔的孔徑=元件引腳直徑(或對角線)+(10~30mil)
    3.元件焊盤直徑≥元件孔直徑+18mil
    4.至于過孔孔徑,主要由成品闆的厚度決定,對于高密度多層闆,一般應控制在闆厚∶孔徑≤5∶1的範圍內。過孔焊盤的計算方法為:
    5.過孔焊盤(VIAPAD)直徑≥過孔直徑+12mil。


    6.電源層、地層分區及花孔的要求
     對于多層印制闆來說,起碼有一個電源層和一個地層。由于印制闆上所有的電壓都接在同一個電源層上,所以必須對電源層進行分區隔離,分區線的大小一般采用20~80mil的線寬為宜,電壓超高,分區線越粗。
    焊孔與電源層、地層連接處,為增加其可靠性,減少焊接過程中大面積金屬吸熱而産生虛焊,一般連接盤應設計成花孔形狀。
    隔離焊盤的孔徑≥鑽孔孔徑+20mil
    7.安全間距的要求
    安全間距的設定 ,應滿足電氣安全的要求。一般來說,外層導線的最小間距不得小于4mil,內層導線的最小間距不得小于4mil。在布線能排得下的情況下,間距應盡量取大值,以提高制闆時的成品率及減少成品闆故障的隐患。
    8.提高整闆抗幹擾能力的要求
    多層印制闆的設計,還必須注意整闆的抗幹擾能力,一般方法有:
    a.在各IC的電源、地附近加上濾波 電容 ,容量一般為473或104。
    b.對于印制闆上的敏感信号,應分别加上伴行屏蔽線,且信号源附近盡量少布線。
    c.選擇合理的接地點。
    pcb多層闆最小的孔徑一般為0.4mm,這是必須的設計呢,我們在設計PCB多層闆的時候,一定要将它的厚度以及尺寸調節到适合電器使用的那個範圍之中,過大不好,過小也不好。在進行表面處理的時候,一定要選擇電鍍金的方式,否則絕緣的特性可能就會消失了哦。
